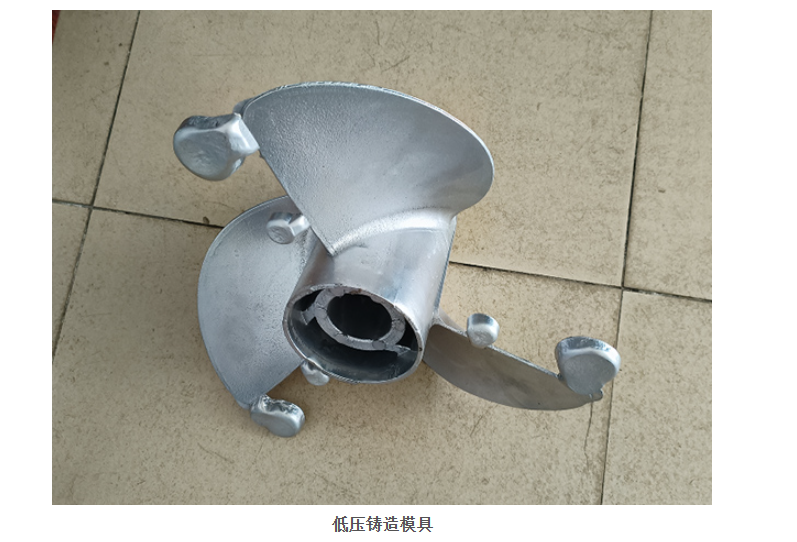

在铝合金低压铸造车间里，经常上演这样的场景：新模具刚上机时，试模件尺寸精准、探伤完美；但跑了几千模次、甚至大半年之后，同样的机台、同样的参数，铸件却开始陆续出现壁厚超差、局部缩松，或者内腔表面莫名其妙地出现拉伤。

遇到这种问题，很多工艺员的第一反应是机器老化、压力不稳，或者铝液温度失控。但经过彻底的排查，往往会揪出那个被忽略的“元凶”——模具本身发生了热变形与结构疲劳。低压铸造虽然充型压力低，但模具长期在几百度的铝液与室温冷却水之间反复承受“冰火两重天”的考验。模具绝不仅是一个提供形状的静态铁壳子，它是一个在极限工况下不断发生微米级物理位移的动态构件。

一套合格的低压铸造模具，在图纸设计阶段不仅要懂流体力学，更要懂材料的热力学与结构疲劳。今天，我们抛开常规的型腔尺寸计算，从热应力补偿、砂芯配合以及接口刚性这几个隐秘的维度，算一算模具全生命周期的这本硬核账本。

热交变与尺寸补偿：为什么你的模具跑久了会偏

铝合金的线收缩率是固定的，但模具钢的热膨胀却是动态的。在低压铸造中，模具在使用前需要预热到250度以上，浇注时型腔表面温度瞬间飙升，脱模时又面临冷却水和强风降温。这种高频的交变热应力，会在模具内部累积巨大的残余应力。

如果在开模图纸时，只按常温下的名义尺寸去加工，模具一旦上机预热，型腔就会因为热膨胀而“胀大”。更棘手的是，这种膨胀在模具各部位是不均匀的——靠近升液管的内浇口区域温度极高，膨胀量大；而远离浇口的远端模壁温度相对较低，膨胀量小。

如果设计师没有根据实际的热场模拟做“负补偿”，压出来的铸件壁厚就会忽厚忽薄。此外，模具在经历了几万次的热胀冷缩后，表面材料会发生应力释放和微观组织松弛。很多模具跑了半年后尺寸跑偏，就是因为内部残余应力失衡导致的永久性变形。规范的做法是，在模具制造的中期，强制进行一次去应力退火，提前释放加工应力，并在生产到一定模次后，定期下机退火，这比等模具开裂了再去补焊要划算得多。

复杂水套件的“芯”病：砂芯定位与排气防呆

如今的低压铸造件越来越复杂，新能源汽车的电机壳体、控制器外壳，内部往往带有极其复杂的螺旋水套。这些空腔无法用金属型芯直接抽芯，必须依赖砂芯来成型。

这就对模具的结构设计提出了极高要求。首先是砂芯的定位。砂芯在模具里如果定位不稳，高压铝液从底部冲上来时，极易发生“偏芯”或“断芯”。一旦砂芯移位，铸件内壁就会局部过薄，哪怕内部没有气孔，在试压水检时也会直接爆裂漏水。因此，模具上必须有精密的芯座（定位块），并且在合模时通过金属型芯进行多点支撑，把砂芯“锁死”。

其次是砂芯的排气。低压铸造是底注式平稳充型，如果砂芯内部的空气无法通过芯座排出，就会在砂芯表面与铝液之间形成巨大背压，导致金属液包不住砂芯，最终在铸件表面形成冷隔或浇不足。高级的模具设计，会在砂芯底部预留专用的排气通道，并与模具底板的排气网联通，确保气体顺畅外溢。

底部密封与升液管座：承受气压交锋的咽喉

低压铸造区别于重力铸造的最大特征，就是那根从保温炉插入模具底部的升液管。保温炉内施加着0.3到0.8bar的气压，这个压力把铝液顺着管子推入型腔。这就意味着，升液管与模具底板的接触面，必须是一个绝对严密的“压力密封环”。

很多车间发现铸件质量不稳，查来查去，最后发现是升液管接口漏气了。如果接口刚性不足或密封面加工粗糙，高压气体不仅会把铝液冲散导致卷气，甚至可能从缝隙中泄漏，造成严重的铝液飞溅。

模具在此处的设计，不仅需要极高光洁度的法兰面，还必须预留合适的密封圈安装槽。考虑到升液管经常需要更换和清理，这个法兰槽的尺寸公差必须与保温炉的接口完美匹配。盛世伟业在低压铸造机的系统架构中，对保温炉接口与模具法兰的匹配度有着严格的公差标准，确保在微压状态下，这个“咽喉要道”不漏一丝气，为平稳充型提供底气。

顶出系统的受力平衡：别让铸件变形在最后一步

低压铸造的脱模，往往被很多模具厂轻视。铸件在冷却后会对模具型芯和镶块产生巨大的抱紧力。如果模具的顶出系统设计单薄，或者顶针受力面分布不均，在顶出的瞬间，高温下强度本就不高的铝合金铸件极易发生局部塑性变形，甚至表面顶出凹坑。

为了解决这个问题，低压铸造模具通常会在顶杆端部设计加大的顶出盘，或者布置更密集的顶针阵列。但更关键的是，模具底座必须与主机的顶出液压缸完美匹配。主机提供的顶出力如果不够，模具设计再合理也顶不出来；反之，若主机顶出力过于生猛，也会顶裂铸件。这就要求压机的系统支持对顶出速度和压力进行分级控制，比如盛世伟业设备的顶出动作，往往设定为先慢速突破抱紧力，再快速顶出，以柔性逻辑保护脆弱的刚凝固铸件。

维保与热平衡：管住操作工的随手动作

模具的寿命，有一半是操作工“养”出来的。在低压铸造中，最忌讳的就是“急冷急热”。

很多操作工为了赶产量，在模具温度还没降下来时，就大开冷却水，甚至拿压缩空气猛吹型腔。这种骤冷会让模具表面瞬间收缩，而内部依然处于膨胀状态，巨大的拉应力会在几次剧烈操作后直接把模具型腔“撕”出热裂纹。正确的做法是，每次停机或换模，应关闭保温炉压力，让模具缓慢冷却，绝不能用水直冲。

同时，脱模涂层的喷涂是另一个维保重点。涂料的厚薄决定了铸件表面质量和模具寿命。涂层过厚，不仅影响热传导，还会导致铸件尺寸变小、产生气孔；涂层过薄，铝液与模具钢发生高温合金化粘接（粘模），一脱模就会把模具拉出深深的口子。操作工需要采用专用微雾喷枪，在指定的距离内均匀扫射，并在每模生产后用高压气枪吹净积碳。

在制造业利润率极度压缩的今天，算好设备账是老板的必修课，而算好模具这本“物理力学与热变形”的暗账，则是工艺工程师的硬核本事。一套懂得在热膨胀中补偿尺寸、在高压下刚柔并济、在交变应力中提前释放疲劳的模具，才能真正驾驭住低压铸造机的精妙系统，源源不断地吐出高质量的利润。
